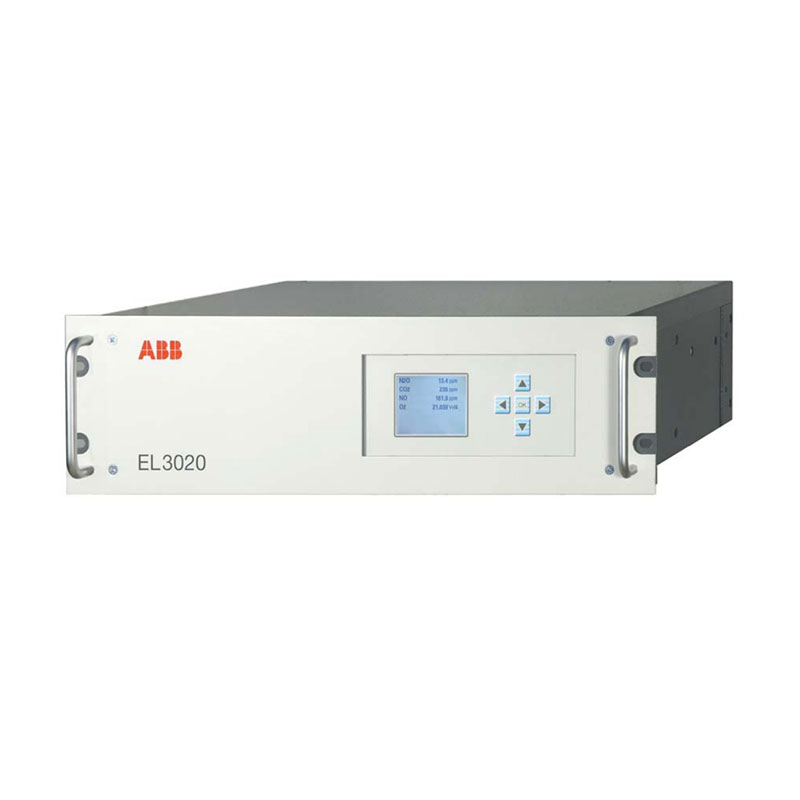

La Yueyang Tongtu Company ha appositamente preparato un'apparecchiatura chiave altamente "precisa" per ingegneri di controllo di processo e supervisori della manutenzione degli strumenti all'estero nel campo dell'analisi dei gas industriali: il trasmettitore dell'analizzatore di gas ABB EL3020. Quando si conducono progetti in impianti chimici o raffinerie di petrolio, il compito più impegnativo per tutti è come trasmettere con precisione i segnali deboli dall'analizzatore in loco alla sala di controllo garantendo al tempo stesso l'assenza di interferenze. Questo trasmettitore è specificatamente progettato per questo scopo. Funge da ponte che collega i sensori in loco e il sistema di controllo. In qualità di fornitore professionale, vi consigliamo questo "hub dati" in grado di elaborare e convertire con precisione i dati di analisi, al fine di rendere il vostro sistema di monitoraggio del gas più stabile ed eliminare completamente gli errori di controllo del processo causati da deviazioni del segnale.
ABB EL3020 ha un design modulare, facile da mantenere e aggiornare. La camera del gas campione è facile da pulire e il percorso del gas è realizzato con materiali resistenti alla corrosione per prolungare la durata dell'apparecchiatura. In termini di alimentazione, è compatibile con un'ampia gamma di alimentatori CA (100-240 V CA ±10%, 48-63 Hz), con un consumo energetico a canale singolo di circa 40 VA e un consumo energetico a doppio canale di circa 70 VA. Dispone di una ricca interfaccia di uscita, che fornisce segnali analogici 0/2/4-20 mA (carico massimo 750 Ω) e supporta i protocolli di comunicazione digitale Modbus, RS485 e RS232. Dispone inoltre della certificazione antideflagrante EEx(p) e fornisce un design di riscaldamento opzionale per adattarsi ad ambienti con temperature estreme. Il sensore di pressione integrato (campo di lavoro pabs=600-1250 hPa) può correggere automaticamente l'impatto delle fluttuazioni di pressione sulla precisione della misurazione.
Calibrazione zero: ABB EL3020 utilizza azoto ad elevata purezza. L'apparecchiatura deve essere preriscaldata per più di 12 ore. Interrompere lo spurgo e il campionamento, collegare l'azoto, passare alla posizione zero tramite la valvola a cinque vie, regolare la pressione su 0,01 MPa, mantenere la portata a 60 l/h, spurgare la camera del gas con azoto per 12 minuti e inserire un piccolo valore standard (ad esempio +2 ppm) tramite il pannello operativo per la calibrazione e il salvataggio.
Calibrazione della portata: prendendo come esempio la CO, è necessario preriscaldarla per più di 12 ore. Interrompere lo spurgo e il campionamento, collegare il gas standard CO, spostare la valvola a cinque vie nella posizione di calibrazione, regolare la pressione e il flusso come sopra, spurgare la camera del gas per 12 minuti, selezionare CO tramite il pannello operativo, inserire il valore nominale accurato sulla bombola del gas standard e confermare e salvare il valore di calibrazione dopo che la lettura si è stabilizzata.
Questo ABB EL3020 viene utilizzato per raccogliere i segnali del flussometro all'ingresso e all'uscita, nonché i segnali del livello del liquido della piscina. Questi dati vengono poi trasmessi alla CPU per controllare la pompa dosatrice o la valvola di uscita dell'acqua. Sulle linee di produzione chimica, viene utilizzato per collegare trasmettitori di pressione per monitorare la pressione delle tubazioni in tempo reale, garantendo la sicurezza della produzione. Nei sistemi HVAC viene utilizzato per raccogliere segnali dai sensori di temperatura e controllare il funzionamento della macchina di refrigerazione o della caldaia. Ogni volta che il tuo sistema utilizza ancora i controller della serie Advant di ABB e richiede la raccolta precisa di dati in continua evoluzione come temperatura, pressione, flusso e livello del liquido in loco, questo prodotto è il componente chiave responsabile della "percezione" della situazione.
