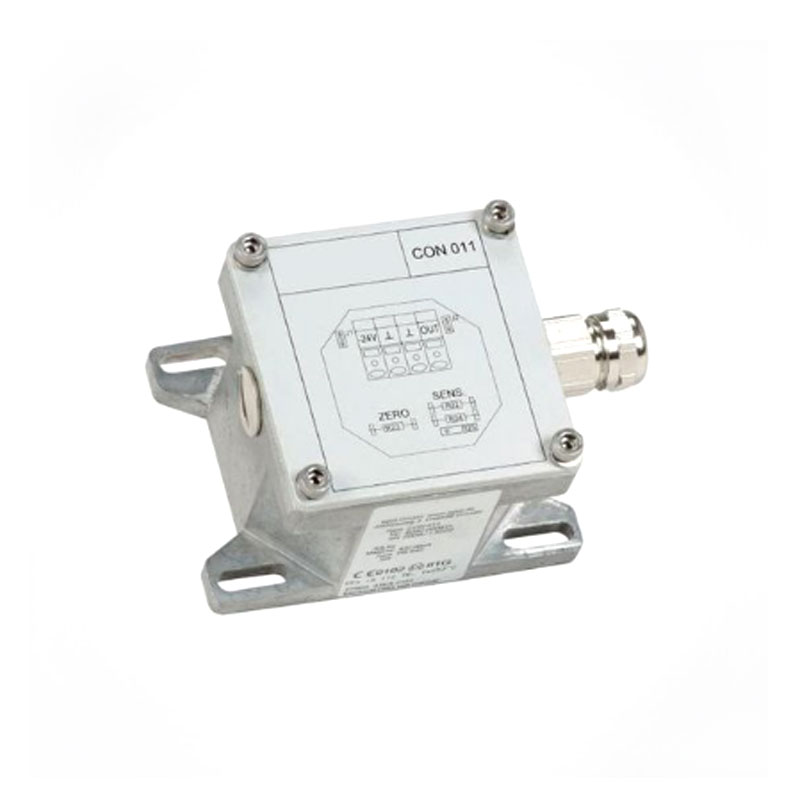

EPRO CON-011

In Cina, il prodotto EPRO CON-011 di Yueyang fornisce un ponte di comunicazione con un flusso di dati estremamente stabile e senza disconnessioni impreviste quando si collegano sistemi di controllo di diversi produttori. Si tratta di un gateway di conversione di protocollo dedicato che viene inserito nel backplane del rack EPRO, legge tutti i dati di monitoraggio e li inserisce nel protocollo Modbus TCP standard tramite l'interfaccia Ethernet, quindi li invia al sistema DCS esterno.

Caratteristiche

L'involucro di EPRO CON-011 è realizzato in materiale metallico ad alta resistenza. Questo design non solo migliora la resistenza, ma, cosa ancora più importante, fornisce un buon percorso di dissipazione del calore per i chip di elaborazione della rete che generano una grande quantità di calore internamente e ha anche un eccellente effetto di schermatura elettromagnetica. Il layout del pannello è chiaro e diretto. La caratteristica più importante è una fila di fitti indicatori luminosi di stato a LED, suddivisi in diverse aree come alimentazione, comunicazione del backplane, collegamento Ethernet, trasmissione e ricezione dati, ecc. Osservando il ritmo di lampeggiamento degli indicatori luminosi, è possibile determinare immediatamente se il backplane non è collegato o il cavo di rete esterno è danneggiato. Su un lato del pannello è presente un'interfaccia Ethernet industriale standard (RJ45) con molla di schermatura metallica; dall'altro lato è presente una porta seriale per l'aggiornamento del firmware o la configurazione locale. I perni sul retro sono molto spessi e lo strato di placcatura in oro sulla superficie è di colore uniforme, per garantire che non si ossidi e causi uno scarso contatto quando si lavora a lungo in un armadio ad alta temperatura.

Struttura

Il nucleo di questo EPRO CON-011 è un microprocessore con capacità di accelerazione di rete, progettato specificamente per gestire il confezionamento simultaneo di grandi quantità di dati. La caratteristica più importante della scheda è il circuito di interfaccia Ethernet con un trasformatore di rete. Questa parte è isolata elettricamente in modo molto rigoroso, separando completamente la rete esterna dal sistema interno di EPRO. Sull'interfaccia di comunicazione del backplane, una fila di fotoaccoppiatori ad alta velocità e chip driver sono densamente disposti per filtrare il rumore sul bus del backplane e proteggere il coreprocessor da shock esterni ad alta tensione. La sua parte di gestione dell'alimentazione è molto generosa, con più livelli di regolazione della tensione e condensatori di filtro. Anche se si verificano alcuni picchi nell'alimentazione CC nell'armadio, dopo essere stata elaborata da questa scheda, la tensione inviata al chip di rete rimane molto uniforme, il che riduce sostanzialmente la probabilità che il gateway si blocchi improvvisamente a causa di interferenze di alimentazione.

Specifica
