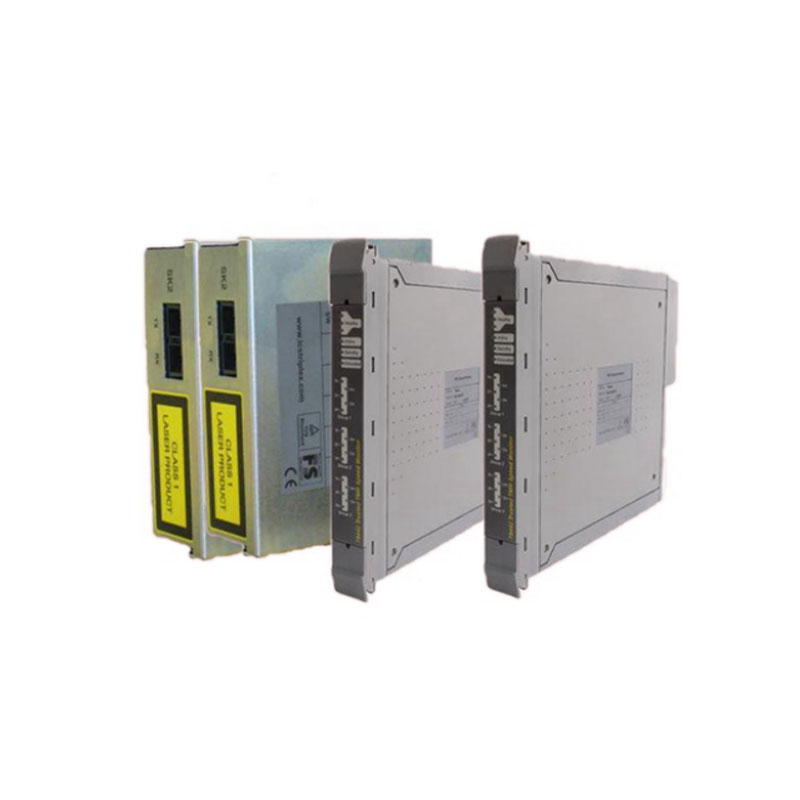

ICS Triplex T8201

In qualità di fornitore professionale, ICS Triplex T8201 di Yueyang Tongtu può distribuire stabilmente l'energia elettrica fornita dal modulo di alimentazione a ciascun modulo I/O e stabilire canali di comunicazione con il processore. In qualità di partner esperto nell'architettura di sistema, offriamo un'ampia gamma di modelli e marchi. Se vuoi saperne di più, non esitare a contattarci.

Struttura

ICS Triplex T8201 non è una scheda di connessione. Internamente, utilizza un design del circuito multistrato per distribuire con precisione i diversi livelli di tensione (come tensione di comunicazione 24 V, 5 V) in uscita dal modulo di alimentazione su ciascuno slot I/O, proprio come se si posassero tubi spessi sotto terra per garantire che ogni famiglia abbia una pressione dell'acqua sufficiente. Integra inoltre un bus di comunicazione del backplane come canale dedicato per la comunicazione tra i moduli I/O e il processore. Il cablaggio è estremamente sottile, prevenendo efficacemente la diafonia del segnale. I suoi connettori sono realizzati con materiali ad alta affidabilità di livello industriale, caratterizzati da una durata di inserimento e rimozione estremamente lunga e da una resistenza di contatto estremamente bassa.

Prestazione

Le prestazioni di questa piastra base ICS Triplex T8201 sono davvero eccezionali. Ha una forte capacità di trasporto di corrente e può supportare il normale funzionamento del modulo I/O completamente collegato e non causerà il surriscaldamento della scheda o un abbassamento di tensione a causa di una corrente eccessiva. Le sue prestazioni di isolamento sono eccellenti, garantendo l'isolamento elettrico tra ciascun canale in un ambiente ad alta tensione e prevenendo eventuali perdite o scintille. L'integrità del segnale del bus di comunicazione è molto buona, l'attenuazione della trasmissione dei dati sulla scheda inferiore è molto bassa, per garantire che il processore possa leggere rapidamente i dati sul campo. Anche le sue prestazioni antivibranti sono di prim'ordine, anche se il cabinet è soggetto a vibrazioni esterne, i moduli ad esso collegati non si allenteranno o avranno uno scarso contatto. Gli indicatori di prestazione sono pienamente conformi allo standard di sicurezza IEC 61508 SIL 3 e utilizzarlo in una piastra base di sistema così critica è decisamente rassicurante.

Caratteristiche

L'ICS Triplex T8201 adotta il tipico design della piastra base passiva della serie Trusted. La caratteristica più notevole sono i vari connettori slot disposti in modo ordinato sulla superficie, che vengono utilizzati per collegare il modulo di alimentazione e il modulo I/O. Sulla superficie è presente un gran numero di grandi tracce di lamina di rame attuale, che danno alle persone un senso di sicurezza. Tale progettazione garantisce che possa resistere a correnti di carico elevate. Il design del bordo presenta terminali di messa a terra e blocchi di cablaggio speciali, che facilitano il collegamento dell'alimentazione principale esterna e del cavo di terra.

Caso reale

C'era un cliente del Sud-Est asiatico che stava intraprendendo la ristrutturazione di una raffineria di petrolio. Durante l'espansione del cabinet, acquistarono un lotto di backplane da altri produttori. Tuttavia, quando li hanno installati, hanno scoperto che la comunicazione falliva costantemente e il sistema segnalava errori. Il programma era serrato ed erano nel panico. Successivamente, hanno contattato Yueyang Tongtu. Abbiamo analizzato che potrebbe trattarsi di un problema di disadattamento di impedenza nelle linee bus di quei backplane. Immediatamente abbiamo inviato diverse schede T8201 che erano state testate per i segnali bus. Il cliente li ha ricevuti e la luce della comunicazione è diventata subito verde. Il sistema si è acceso con successo immediatamente. Il project manager del cliente ha chiamato espressamente per dire che nei momenti critici, avevano ancora bisogno di trovare un fornitore professionale come Yueyang Tongtu per aiutarli a evitare l'enorme multa per il ritardo del progetto.
