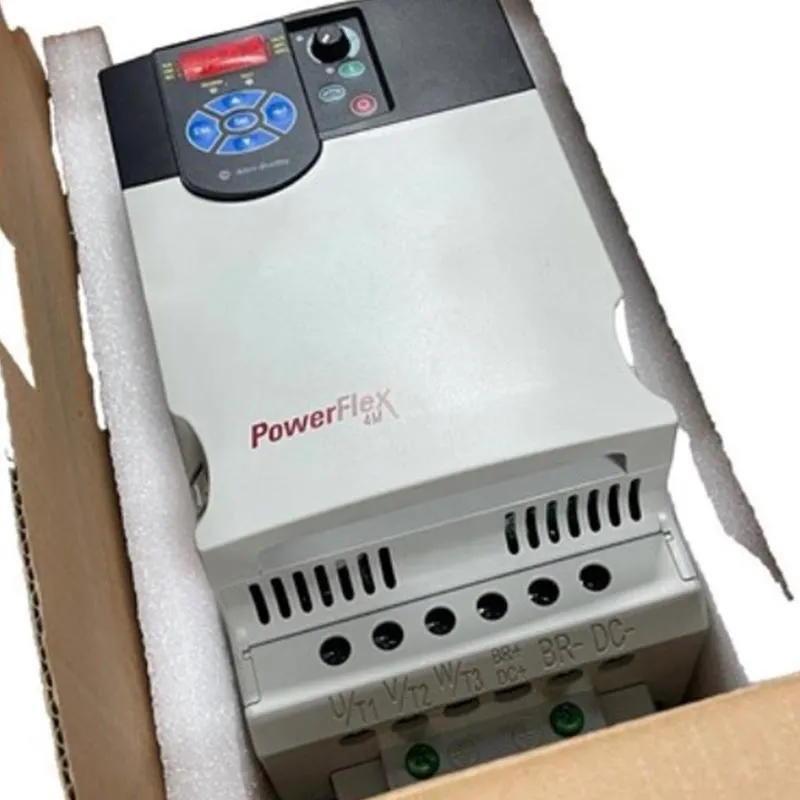

La moderna automazione industriale richiede azionamenti compatti, connessi e facili da configurare. ILAllenBradley22C-D010N103, disponibile daYueyang Tongtu, è un inverter CA PowerFlex serie 525 che soddisfa questi requisiti grazie al design con montaggio affiancato, alla porta Ethernet integrata e alla funzionalità di programmazione USB. Progettato per sistemi da 380‑480 V con corrente nominale di 10 A, questo convertitore semplifica l'integrazione con i PLC Rockwell e supporta la sostituzione senza soluzione di continuità dei modelli precedenti. Questo articolo ne esplora le caratteristiche di comunicazione, le specifiche tecniche, le certificazioni di sicurezza e il motivo per cui rappresenta una scelta pratica per gli ingegneri che cercano un controllo motore affidabile in applicazioni con vincoli di spazio.
Lo spazio nel quadro elettrico è spesso limitato nelle fabbriche moderne. Gli azionamenti tradizionali richiedono spazi liberi per il raffreddamento, riducendo il numero di unità che possono essere installate in una determinata area. ILAllenBradley22C-D010N103affronta questa sfida con un design compatto che supporta il montaggio affiancato senza la necessità di spazi di raffreddamento riservati. Ciò consente agli ingegneri di racchiudere più funzionalità in un ingombro ridotto, ottimizzando il layout dell'armadio e riducendo le dimensioni complessive dell'armadio.
Yueyang Tongtu, un fornitore con oltre 20 anni di esperienza nell'automazione del controllo industriale, offre questo azionamento come un prodotto autentico e disponibile in stock. Il 22C‑D010N103 è specificamente progettato per azionamenti di motori di piccola e media potenza in sistemi a 380 V/480 V con una corrente nominale di 10 A o inferiore, rendendolo adatto per un'ampia gamma di applicazioni tra cui trasportatori, ventole, pompe e macchinari generali.
Una delle caratteristiche distintive della serie PowerFlex 525 è la sua capacità di comunicazione integrata. Il 22C‑D010N103 viene fornito di serie con una porta Ethernet, che consente la connessione diretta ai sistemi PLC Rockwell ControlLogix e CompactLogix. Ciò consente lo scambio di dati ad alta velocità, il monitoraggio in tempo reale e una facile integrazione nelle reti EtherNet/IP esistenti senza la necessità di moduli di comunicazione aggiuntivi.
Altrettanto preziosa è la porta USB integrata, che supporta il debug offline. I tecnici possono completare il caricamento, il download e la configurazione dei parametri anche quando l'azionamento non è collegato all'alimentazione principale. Questa funzionalità accelera notevolmente le attività di configurazione iniziale, risoluzione dei problemi e pre-manutenzione, riducendo i tempi di inattività e semplificando il lavoro degli ingegneri dei sistemi di controllo.
L'Allen Bradley 22C‑D010N103 funge da sostituto diretto della precedente variante 22C‑D010N103 (notare la sottile differenza nella designazione del modello). Il processo di sostituzione è semplice: la nuova unità supporta l'inserimento e la rimozione sul posto senza richiedere modifiche ai cavi di controllo, ai cavi di alimentazione, ai programmi PLC o alle configurazioni di comunicazione. Basta accenderlo ed eseguirlo.
La migrazione dei parametri è altrettanto semplice. Utilizzando l'interfaccia integrata dell'azionamento o la connessione USB, i tecnici possono caricare, salvare e scaricare i parametri dalla vecchia unità a quella nuova, preservando le impostazioni esistenti e riducendo al minimo gli sforzi di riconfigurazione. Per i clienti che considerano alternative economicamente vantaggiose, sono disponibili azionamenti di terze parti, ma questi richiedono il ricablaggio, la riscrittura del programma PLC e la riconfigurazione completa dei parametri.Yueyang Tongtui tecnici possono fornire una guida immediata per aiutare i clienti a scegliere la soluzione più adatta alla loro specifica applicazione.
La tabella seguente riassume i principali parametri tecnici delAllenBradley22C-D010N103come fornito daYueyang Tongtu.
| Parametro | Specifica |
| Modello | Allen Bradley 22C‑D010N103 |
| Tensione di ingresso nominale | 380 V – 480 V CA (±10%) |
| Frequenza di ingresso | 50/60 Hz |
| Corrente di uscita nominale | 10,0 A (corrente continua FLA) |
| Gamma di frequenze di uscita | 0 – 400 Hz |
| Ingresso digitale (DI) | 6 |
| Uscita digitale (DO) | 2 |
| Ingresso analogico (AI) | 2 |
| Uscita analogica (AO) | 1 |
| Uscita relè (RO) | 1 |
| Temperatura di conservazione | -40°C ~ +70°C |
| Altitudine | ≤ 2000 metri (declassamento sopra i 1000 metri) |
| Umidità relativa | 5% – 95% (senza condensa) |
L'Allen Bradley 22C‑D010N103 è dotato di una suite completa di certificazioni di sicurezza internazionali, che garantiscono la conformità agli standard industriali globali. È certificato UL, cULus, CE ed EAC e soddisfa i requisiti IEC/EN 61800‑5‑1 per la sicurezza elettrica e IEC/EN 61800‑3 per la compatibilità elettromagnetica.
Una caratteristica di sicurezza fondamentale è la funzione Safe Torque Off (STO) integrata, che è stata valutata da TÜV e altre organizzazioni di terze parti per raggiungere SIL 3/PL e, il livello di sicurezza funzionale più elevato. Ciò garantisce che l'azionamento possa essere integrato in modo sicuro in sistemi che richiedono un arresto di emergenza affidabile e una protezione dai rischi. I relativi marchi di certificazione sono chiaramente visualizzati sull'etichetta dell'unità, fornendo una garanzia visibile di qualità e sicurezza.
ILAllenBradley22C-D010N103è adatto per un'ampia gamma di applicazioni di controllo motore in molteplici settori:
• Movimentazione dei materiali– I trasportatori, i montacarichi e i veicoli a guida automatizzata traggono vantaggio da un avvio, un arresto e una variazione di velocità fluidi.
• HVAC e automazione degli edifici– Ventilatori, pompe e compressori possono essere controllati con precisione per soddisfare la domanda, riducendo il consumo energetico.
• Macchine per l'imballaggio– Il controllo costante della velocità garantisce un accurato allineamento del prodotto e operazioni di sigillatura affidabili.
• Produzione generale– Miscelatori, macinatori ed estrusori possono essere azionati a velocità ottimali per le diverse fasi di produzione.
• Trattamento delle acque e delle acque reflue– Le pompe e gli aeratori possono essere modulati per mantenere i parametri di processo riducendo al minimo il consumo di energia.
Con il suo fattore di forma compatto, le robuste capacità di comunicazione e le opzioni di controllo flessibili, il 22C‑D010N103 è una scelta pratica sia per le nuove installazioni che per i progetti di retrofit.
R: L'azionamento è dotato di una porta Ethernet integrata che supporta EtherNet/IP per un'integrazione perfetta con i PLC Rockwell e altre reti industriali. Dispone inoltre di una porta USB per la configurazione locale e la gestione dei parametri.
R: Sì, il 22C‑D010N103 è progettato come sostituto diretto e immediato. Non sono necessarie modifiche al cablaggio, ai programmi PLC o alle impostazioni di comunicazione. I parametri possono essere trasferiti tramite USB o l'interfaccia del pannello.
R: L'unità può essere configurata tramite USB o Ethernet senza un pannello fisico. Tuttavia, se necessario, è possibile aggiungere un pannello operatore remoto opzionale per il controllo e il monitoraggio locale.
R: La funzione STO rimuove la coppia dal motore senza scollegare l'alimentazione, rispettando gli standard di sicurezza SIL 3/PL e. È essenziale per le applicazioni in cui il riavvio imprevisto del motore potrebbe rappresentare un pericolo.
R: L'azionamento è conforme agli standard IEC/EN 61800‑3 per gli ambienti industriali. Per installazioni residenziali o dell'industria leggera, potrebbe essere necessario un filtraggio esterno aggiuntivo a seconda dell'applicazione specifica.
R: In qualità di distributore di calze,Yueyang Tongtumantiene l'inventario per la spedizione in giornata sulla maggior parte degli ordini. Per grandi quantità o richieste urgenti, contattare direttamente il team di vendita per la disponibilità specifica.
ILAllenBradley22C-D010N103daYueyang Tongtucombina design compatto, connettività avanzata e affidabilità comprovata per soddisfare le esigenze delle moderne applicazioni di controllo motore. La possibilità di montaggio affiancato consente di risparmiare spazio nell'armadio, mentre le porte Ethernet e USB integrate semplificano l'integrazione e la messa in servizio. Con solide certificazioni di sicurezza e sostituibilità diretta per i modelli legacy, questa unità offre una soluzione pratica ed economica per ingegneri e professionisti della manutenzione. Per ricambi originali, prezzi competitivi e supporto tecnico,contatta Yueyang Tongtu oggi– il nostro team è pronto ad assistervi con le vostre esigenze di guida.
