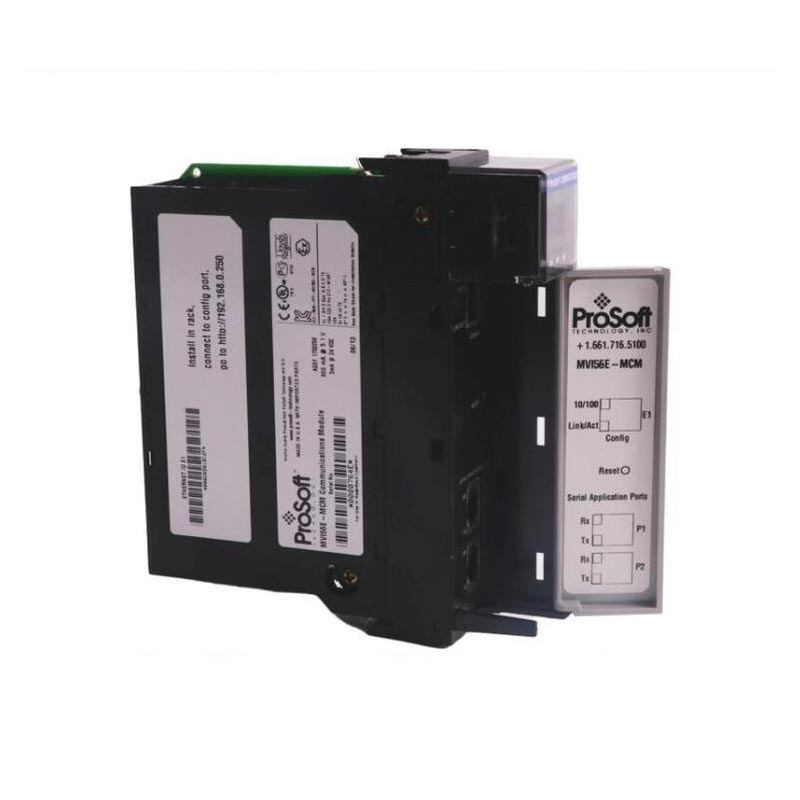

Prosoft MVI56E-MCM

Il Prosoft MVI56E-MCM con stock disponibile utilizza il rack ControlLogix 1756 più avanzato e può essere inserito direttamente nel rack ControlLogix per agire come un convertitore universale, convertendo le istruzioni del backplane ad alta velocità del PLC in segnali seriali che gli strumenti di campo possono riconoscere. Yueyang Tongtu è un fornitore che offre prodotti di alta qualità, che consentono di raccogliere dati da dispositivi vecchi ma utili senza aggiungere un ulteriore cabinet gateway.

Struttura

L'architettura principale di questo Prosoft MVI56E-MCM è un processore di comunicazione ad alte prestazioni che funziona indipendentemente dal PLC principale. Questo chip è dedicato esclusivamente alla gestione del complesso confezionamento, disimballaggio e conversione del protocollo dei dati seriali. Ciò garantisce che le risorse della CPU del PLC principale non siano occupate da compiti di comunicazione ed evita che l'intero ciclo di scansione della logica di controllo venga rallentato a causa della lettura dei dati dello strumento. La scheda elettronica integra due circuiti driver della porta seriale completamente isolati elettricamente. Questo per evitare che la lunga linea di comunicazione sul campo riporti al rack fulmini, sovratensioni o interferenze del circuito di terra. Rendendo solido l'isolamento, anche in caso di cortocircuito della linea esterna, non si danneggerà il costoso backplane ControlLogix.

Parametri

Modello prodotto: Prosoft MVI56E-MCM

Tipo di prodotto: modulo di interfaccia di comunicazione Modbus

Sistema applicabile: Rockwell Automation ControlLogix (backplane 1756)

Porte seriali: 2 porte seriali indipendenti (porta 1 e porta 2)

Protocolli supportati: Modbus RTU, Modbus ASCII, DF1, ASCII

Modalità operativa: Master/Slave configurabile

Velocità di trasmissione dati: da 300 bps a 115,2 kbps

Metodo di configurazione: istruzione aggiuntiva (AOI) + configurazione Web

Caratteristiche prestazionali

Prosoft MVI56E-MCM è un modulo di comunicazione avanzato progettato specificamente per il sistema ControlLogix. È dotato di due porte seriali configurabili indipendenti. Ciascuna porta supporta gli standard elettrici RS232/RS485/RS422 e un'ampia gamma di velocità di trasmissione da 110 bps a 115,2 kbps. Può essere impostato liberamente come stazione master o slave per Modbus RTU/ASCII e può funzionare sulla stessa o su diverse reti Modbus. È compatibile con più protocolli e supporta completamente standard come Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II e Modbus 485. Può adattarsi facilmente a varie topologie di rete come a stella e ad anello, nonché a scenari applicativi complessi.
