Siemens6SN1123-1AB00-0BA1

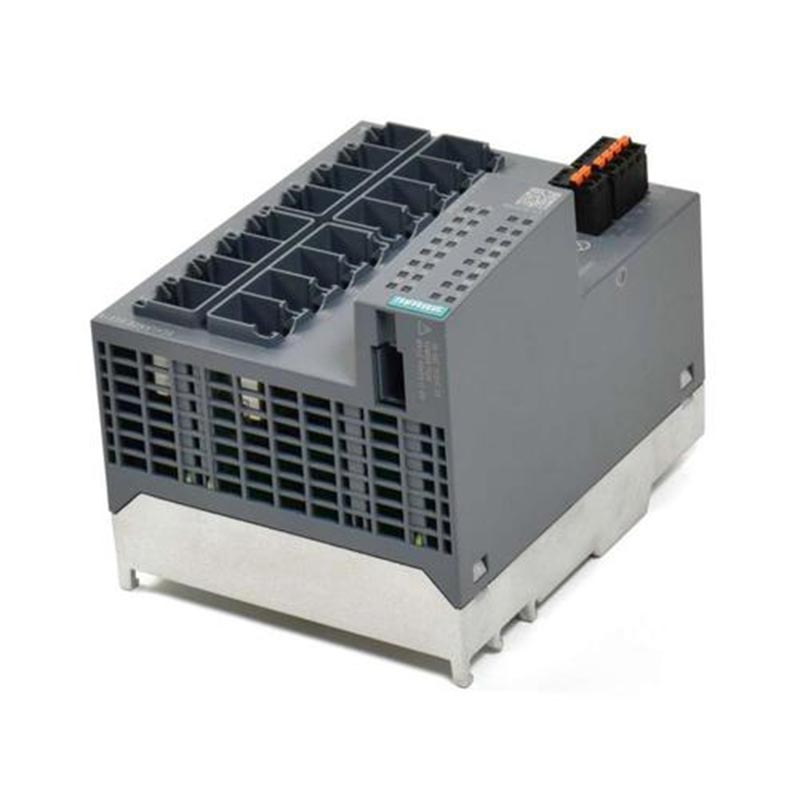

Il Siemens 6SN1123-1AB00-0BA1 è un modulo motore a doppio asse a libro appartenente alla serie SINAMICS S120. È principalmente responsabile della ricezione delle istruzioni dall'unità di controllo, della conversione della corrente continua in corrente alternata con frequenza e tensione regolabili, azionando così con precisione due normali motori asincroni CA. Puoi acquistare prodotti di alta qualità a Yueyang Tongtu. Oltre ai modelli presenti sul nostro sito web, offriamo una vasta gamma di modelli e marche.

Descrizione delle funzionalità

Design ad alta densità: occupa poco spazio. All'interno della larghezza di un modulo ad asse singolo, integra due canali di azionamento indipendenti, risparmiando potenzialmente fino al 50% dello spazio di installazione.

Capacità di funzionamento a quattro quadranti: se utilizzato insieme ad ALM, consente il flusso bidirezionale di energia, consentendo all'energia generata di essere reimmessa nella rete, ottenendo un efficiente risparmio energetico.

Funzione di integrazione di sicurezza: tramite l'unità di controllo superiore (come CU320-2), la funzione STO (Safe Torque Off) può essere attivata senza problemi senza la necessità di contattori hardware aggiuntivi, soddisfacendo gli standard di sicurezza del livello SIL 3 / Cat 4 / PLe.

Interfaccia standard DRIVE-CLiQ: il modello Siemens 6SN1123-1AB00-0BA1 è dotato sul lato superiore di un'interfaccia DRIVE-CLiQ standard. Lo scambio di dati tra l'unità di controllo avviene tramite Ethernet ad alta velocità, identificando automaticamente il modello del modulo e scaricando i parametri.

Tipo di prodotto: SINAMICS S120

Tensione nominale del bus CC: 600 V CC

Tensione CA in uscita: 3 CA 380 V ~ 480 V

Corrente di uscita nominale per asse: 5,0 A

Corrente di uscita massima per asse: 7,5 A

Potenza motore tipica corrispondente:

Applicazione pesante (elevata capacità di sovraccarico): circa 0,75 kW

Applicazione leggera (funzionamento continuo): circa 1,5 kW

Consumo di corrente del backplane: circa 0,4 A (ottenuta dall'unità di controllo)

Perdita di potenza: circa 50 W (durante il funzionamento a pieno carico)

Metodo di raffreddamento: raffreddamento ad aria forzata con ventola interna

Livello di protezione: IP20

Configurazione dell'architettura del sistema

Il Siemens 6SN1123-1AB00-0BA1 non può funzionare in modo indipendente; deve funzionare in combinazione con il sistema S120. Può impartire istruzioni alle Control Unit come CU310-2, CU320-2 o SIMOTION D. Come tensione del bus DC si basa su moduli di rete come BLM, SLM o ALM. Utilizza moduli di conversione del segnale come SMC20 o SMC30 per restituire i segnali dell'encoder alle unità di controllo, formando così un collegamento di controllo vettoriale ad anello chiuso completo.
